¡Hola a todos! En esta ocasión, vamos a meternos con un ejercicio que parece sencillo, pero es la prueba de fuego de tu dominio del espacio: dibujar una perspectiva de baldosas. Esta técnica te servirá tanto para hacer un suelo pulido como una pared de ladrillos con textura.
¿Cuál es el problema habitual? Que dibujamos las baldosas “a ojo” y las hacemos cada vez más pequeñas, pero sin la proporción exacta. El resultado es terrible: las baldosas se ven deformes y tu personaje parece estar flotando en una superficie torcida. Esto rompe la magia del 3D.
Vamos a ver la única técnica que garantiza una visualización de lejanía y un 3D exacto. La clave está en usar las diagonales.
👁️ La Preparación: Línea de Horizonte y Puntos de Fuga
Lo primero es establecer el mapa de tu escena.

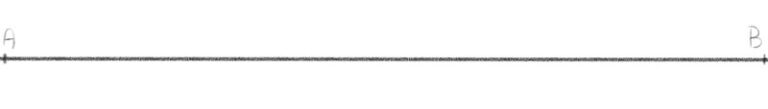

Marca tu Línea de Horizonte (LH): Recuerda siempre que la LH es el nivel de tus ojos (o el nivel de la cámara). Este será el punto de referencia para todo el dibujo.
Define tus Puntos de Fuga (PF): Este tutorial se basa en la Perspectiva de 2 Puntos de Fuga. Coloca un PF a la izquierda y otro a la derecha, ambos sobre la LH.
Paso 1: Dibujar la Primera Baldosa (La Maestra)
La primera baldosa es la más importante porque define la escala de toda la escena.
Desde el centro inferior de tu página, saca una línea (la arista frontal de la baldosa) y lleva sus esquinas hacia el Punto de Fuga correspondiente (una esquina al PF Izquierdo y la otra al PF Derecho).
🛠️ El Secreto: El Uso de las Diagonales para la Proporción
Aquí viene el truco que te dará la proporción exacta de todas las baldosas en profundidad:
Paso 2: Encontrar el Centro y la Proyección
Tira una diagonal de esquina a esquina de tu primera baldosa.
Tira una segunda diagonal en sentido opuesto.
El punto donde se cruzan te da el centro exacto de esa primera baldosa.
Paso 3: Trazar el Siguiente Ancho
Desde el centro que acabas de encontrar, saca una línea que vaya hacia el Punto de Fuga que tú decidas (si estás trabajando la pared izquierda, usarás el PF izquierdo).
Ahora, desde una esquina de tu baldosa (la más cercana al espectador), tira una línea recta hasta el punto donde la línea central corta con el borde exterior.
¡Esa línea te da el siguiente ancho de baldosa perfecto!
Paso 4: Repetición y Finalización
Para conseguir las siguientes baldosas, simplemente repite el proceso: tira una diagonal, encuentra el centro de la nueva baldosa y proyecta la línea de medida hacia el exterior.
Como puedes ver, con esta técnica, todas las baldosas quedan completamente en perspectiva y en proporción exacta respecto a las demás.
Preguntas frecuentes
¿Se puede utilizar esta técnica para dibujar diferentes tamaños?
Sí, es completamente adaptable. Solo tienes que ajustar el tamaño inicial de la “baldosa maestra” y el resto se ajusta automáticamente.
¿Puedo usar esto para dibujar otros objetos?
Sí, esta técnica se basa en el principio básico de medida en perspectiva, esencial para dibujar muebles, edificios y cualquier objeto que se repita en profundidad.
¿Necesito conocimientos previos de dibujo?
No necesitas ser un experto, pero es vital que entiendas el concepto de Línea de Horizonte y Puntos de Fuga. ¡Solo necesitas papel, lápiz y una regla!
